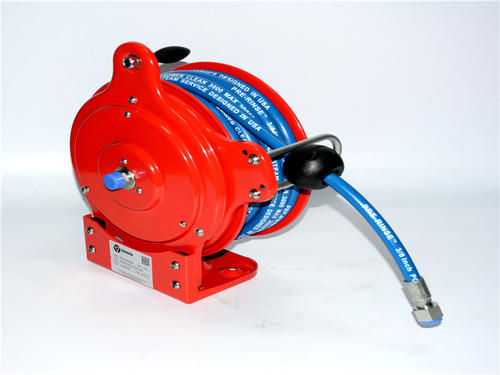

本實用新型提供一種卷管器，以實現水管的快速纏繞，且水管自然平滑連接到卷管輪上，避免水管的折裂，用快插式的連接方式使裝配變的簡単。本實用新型提供一種卷管器，所述卷管器包括卷管輪左殼、卷管輪右殼、搖柄和插管裝置，所述卷管輪左殼上設有ー開ロ，所述插管裝置的一端設置于所述卷管輪左殼中，所述插管裝置包括第一插管ロ，所述開ロ與所述第一插管ロ相通，所述卷管輪左殼遠離所述插管裝置的一端與所述卷管輪右殼固定連接，所述卷管輪左殼與所述卷管輪右殼組成卷管輪組件，所述搖柄的一端與所述卷管輪右殼連接。進ー步的，所述插管裝置還包括第二插管ロ，所述第二插管ロ位于所述卷管輪左殼夕卜。進ー步的，所述卷管器還包括凸塊，所述凸塊設置于所述卷管輪左殼上靠近所述開ロ處，所述凸塊的凸起部分的形狀為圓弧形。進ー步的，所述卷管輪左殼靠近所述凸塊的ー側設有壓板，所述壓板位于所述凸塊遠離所述開ロ的ー側。進ー步的，所述凸塊的數量為兩個，所述兩個凸塊分別設置于所述卷管輪左売上開ロ的兩旁。

    進ー步的，所述壓板的數量為兩個。與現有技術相比，本實用新型具有以下有益效果 該卷管器通過插管裝置中的第一插管ロ，將清洗機外置水管跟插管裝置連接，通過轉動搖柄，使該卷管器的卷管輪轉動起來，將水管纏繞在卷管輪上，完成水管的卷管エ作，通過該卷管器，使得簡單地轉動搖柄便能夠將水管纏繞在卷管輪上，無需費多余人力及時間來人工纏繞，該裝置結構使得工作人員在使用或卷繞清洗機的內置高壓水管和外置高壓管時都很方便。

   在進行園林澆灌或氣動作業(yè)時，多用到一種卷管器。該卷管器包括外殼，外殼內部固定有芯軸，芯軸上套有轉盤。其中，芯軸端部設有進料孔、側面設有出料孔。當然，進料孔和出料孔連通，且進料孔連通水源或氣源，出料孔連通出料管，出料管卷在轉盤上。同時，轉盤和芯軸之間連接有卷簧，轉盤和芯軸之間還設有止轉裝置。這樣，出料管在使用時能夠具有較長長度的拉出，使用結束后可以在卷簧的作用下收回于卷管器的外殼內，極為方便。當然，出料管拉出時，轉盤在卷簧的作用下具有越來越大的回轉勢能，而止轉裝置能夠阻止出料管在回轉勢能的作用下自行收回至外殼內。顯然，止轉裝置在本卷管器中作用極大。為 此，專利CN2740577Y公開的一種水氣管回收卷管器、專利CN2895354Y公開的一種自動伸縮卷軸中的止轉裝置均包括棘爪和棘齒，且棘齒呈半圓形(或具有間隙)、齒形在內側。同時，棘齒和轉盤固定連接、棘爪和芯軸固定連接。其缺陷在于裝配繁瑣，且棘爪和棘齒易于自行脫開，從而性能不夠可靠。
