卷盤式噴灌機的工作原理
卷盤式噴灌機采用水渦輪式動力驅動系統，卷盤車上裝有使卷盤旋轉并使噴頭車自走的水力驅動機，壓力水通過直流可調式水蝸輪、管路系統、絞盤主軸管道、PE管直達噴頭小車上的噴頭，噴頭均勻地將高壓水流噴灑到作物上空，形成細小的水滴均勻降落；同時，噴灌時卷盤在水力驅動機的作用下緩慢旋轉，纏繞軟管，帶動軟管末端的噴頭車向卷盤車方向移動，實現PE管的自動回收，達到回收噴頭小車的目的。停機碰板可實現自動停機；操作簡單，工作可靠，降水均勻。
一、噴灌機組成

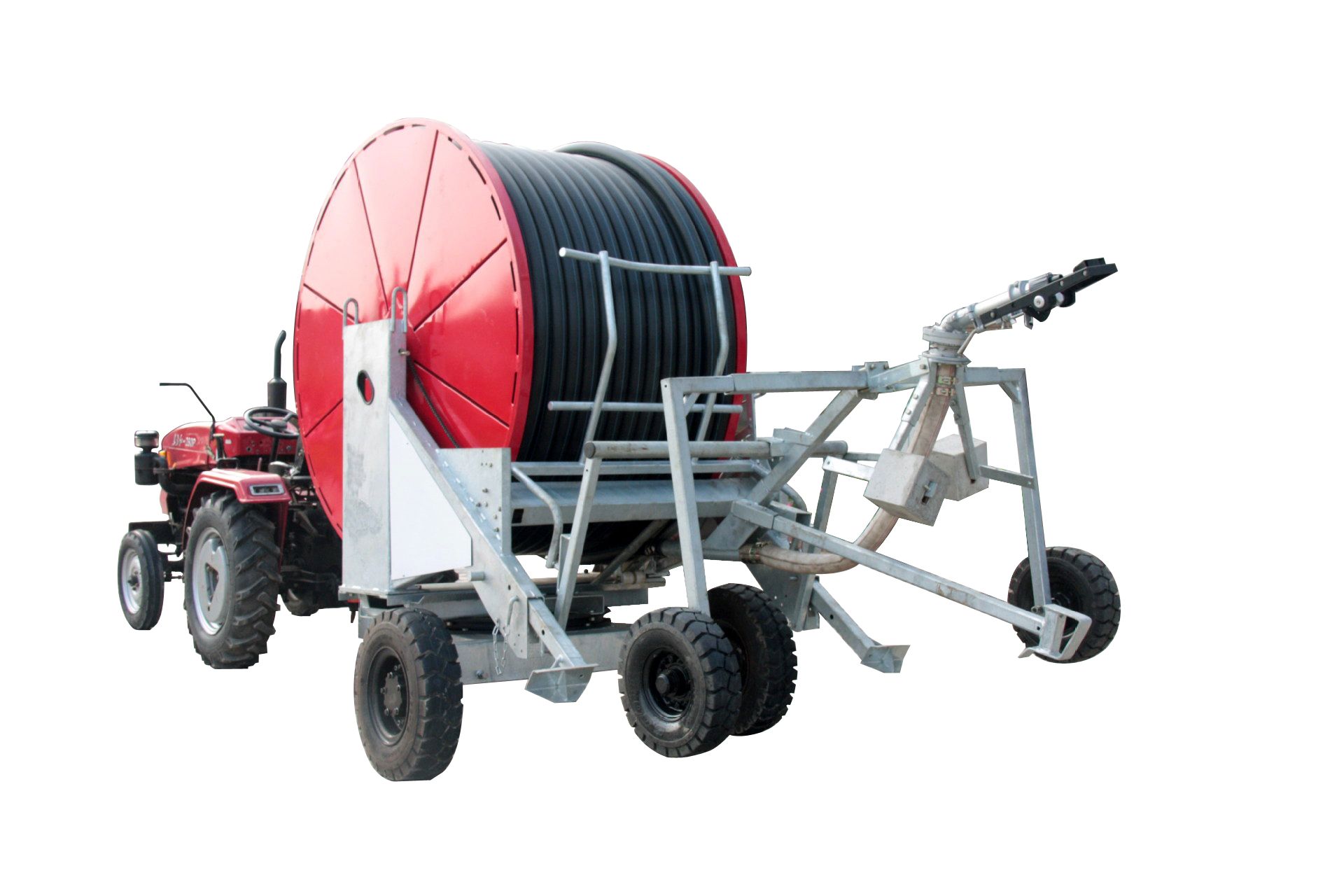

卷盤式噴灌機由底盤、PE管、卷盤、噴水行車、水渦輪驅動裝置以及傳動機構、排管機構
等部件組成。噴水行車分為單噴頭車和懸臂式噴頭車兩種。
二、噴灌機工作原理
1、底盤
底盤連接兩個車輪承載卷盤式噴灌機整機重量，在牽引動力作用下，帶動整機移動；采用
汽車專用轉盤，在不移動機具的情況下，拔開轉盤定位銷，轉動卷盤，在270度范圍內可自由
選擇噴灑方向。在確定噴灑方向后，將定位銷插入定位孔，固定轉盤。
2、卷管
卷管起到輸水和牽引噴頭車回收作用。由特殊PE材料制成，具有柔韌性好、耐磨、抗拉、
抗沖擊強度高和使用壽命長特點，在充水和空管狀態下，始終保持圓形或橢圓形狀態。
3、卷盤
卷盤起到存放卷管和纏繞卷管作用。水渦輪動力通過變速箱和鏈條傳動到卷盤，通過卷盤
卷繞回收卷管。
4、噴水行車
作為噴槍和安裝多個折射式噴頭的懸臂承載部件，噴頭車連接軟管和噴灑部件，在噴灑過
程中，噴水行車帶著灌水部件，均勻回卷，實現灌溉均勻性。
5、水渦輪驅動裝置
水渦輪是整臺機器的心臟部件，裝配在卷盤的助流位置，是機組正常工作的動力驅動系統，
同時能夠進行流量調節，保證PE管回收速度均勻。軸流式水渦輪主要由彎頭、渦殼、渦輪等部
件組成。該彎頭及渦殼采用壓力鑄鋁制造，保證了流道的光滑和外形美觀，其性能優良，適用
范圍廣，驅動軸是由不銹鋼制造，驅動軸軸承以機械式油封封住，不需要保養不需要潤滑，流
量可達13-68m3/h，轉速可達200-800r/min，滿足JP65、75、90、100型卷盤式噴灌機配套要
求。（水渦輪具有自動調速功能，保證噴頭車行走速度偏差小于20%。）水渦輪通過變速箱、
驅動鏈輪和鏈條把動力傳遞到卷盤。
6、傳動機構
傳動裝置由連接水渦輪和卷盤的變速箱、齒輪和鏈條等組成，能夠將水渦輪產生的動力準
確、穩定地傳送到卷盤，實現噴頭小車勻速回卷。
